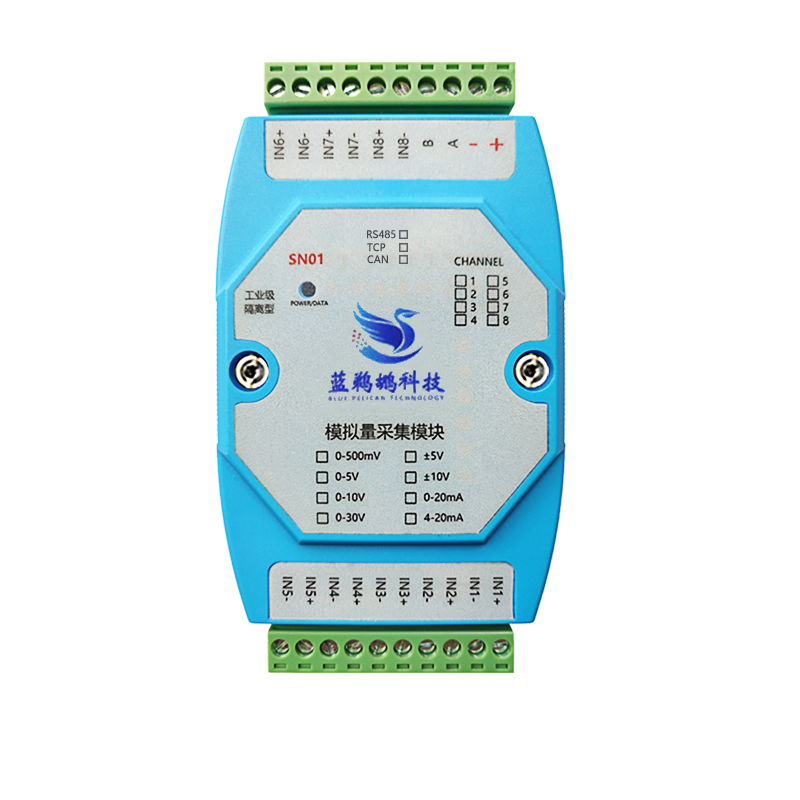

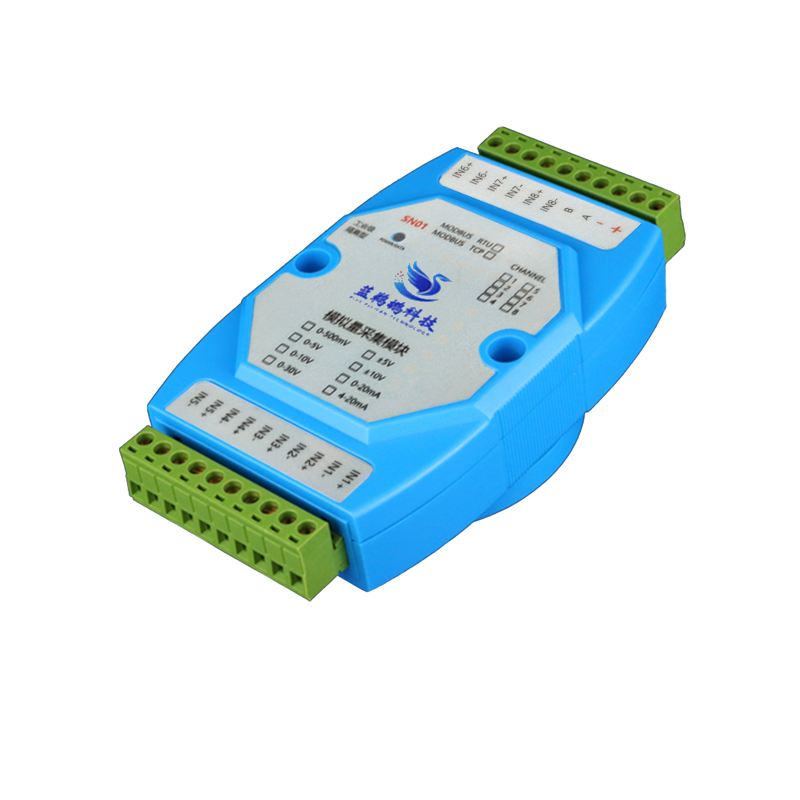

模拟量远程IO（输入型）-485

SN01-1M-8K-0

MODBUS RTU 8通道模拟量差分输入

  • 亚当盒型设计、体积小巧
  • 端子式供电，9～24V宽电压输入
  • 通过RS485的Modubs RTU协议进行控制

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

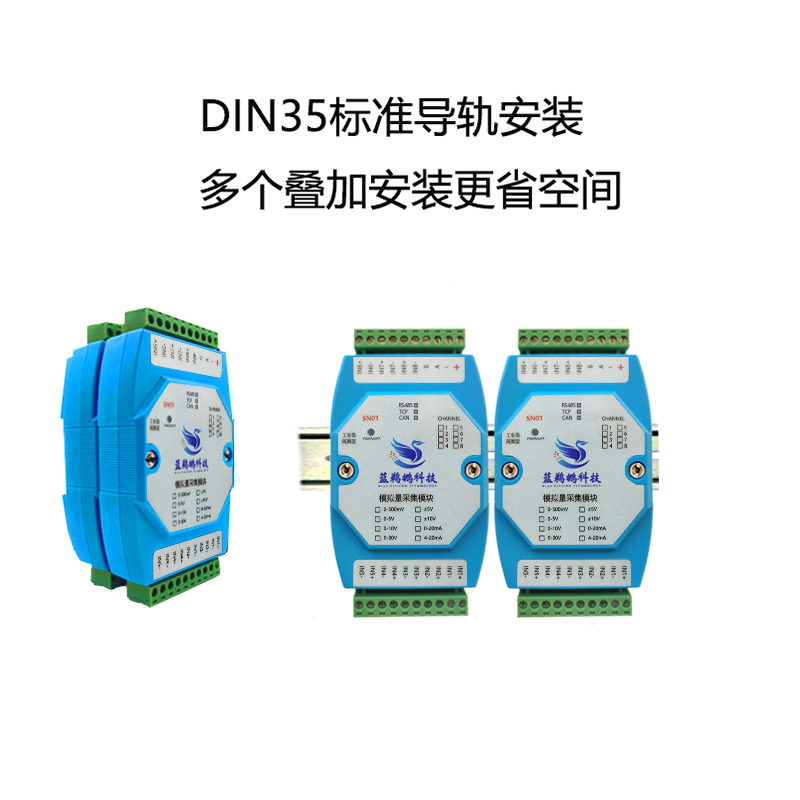

SN01-1M-8K-0是一款专门为工业环境设计的RS485设备数据采集器。它可以采用导轨型安装方式，体积小巧安装方便。采用接线端子式电源接入，9～24V宽电压输入。由于只有RS485接口，取消了工业仪表上不常用的RS232接口，节约了成本和体积，和普通产品相比具有更高的性价比。

特点

    硬件特点

  • 亚当盒型设计：适合工业领域机柜内部安装。
  • 体积小巧：相对于普通的串口服务器，宽度较小，不占空间。

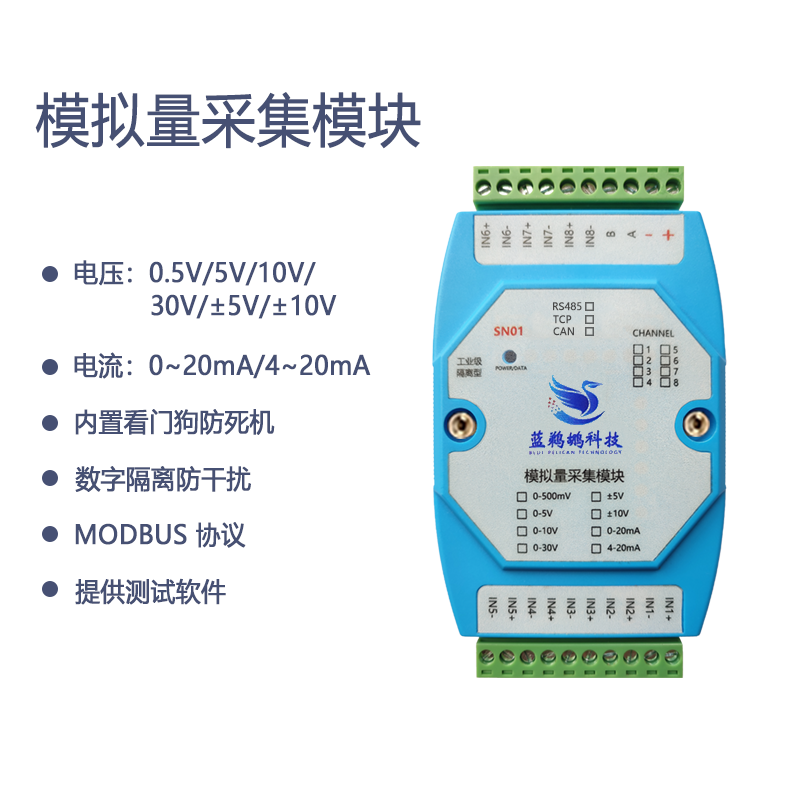

  • 8路模拟量输入，包括：电流输入：如4~20mA、电压输入：如0~5V,0~10V
  • 端子式RS485接口，支持32台从设备，波特率支持300～115200bps。

产品规格

外形

  • 接口
  • 485接线端子
  • 电源
  • 接线端子方式
  • 尺寸
  • 蓝色款L x W x H =127cm×70cm×34.5cm

串口参数

  • 波特率
  • 9600~115200bps
  • 校验位
  • 无, 奇校验, 偶校验
  • 数据位
  • 8位
  • 流控
  • 无流控

软件特性

  • 协议
  • Modbus
  • 配置方式
  • 蓝鹈鹕远程I/O终端调试助手
  • 通信方式
  • RS485通讯方式

电源要求

  • 电源
  • 9～24V DC

工作环境

  • 工作温度，湿度
  • -40～85℃，5～95% RH
