工控开发板

SNI02-1X1M-10x-7y-2F

1路RS232通讯-1路RS485通讯-10路非隔离开关量输入-7路非隔离开关量输出-2通道引脚输出

  • 可作为Modbus远程IO板使用
  • 可进行自主化编程使用

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

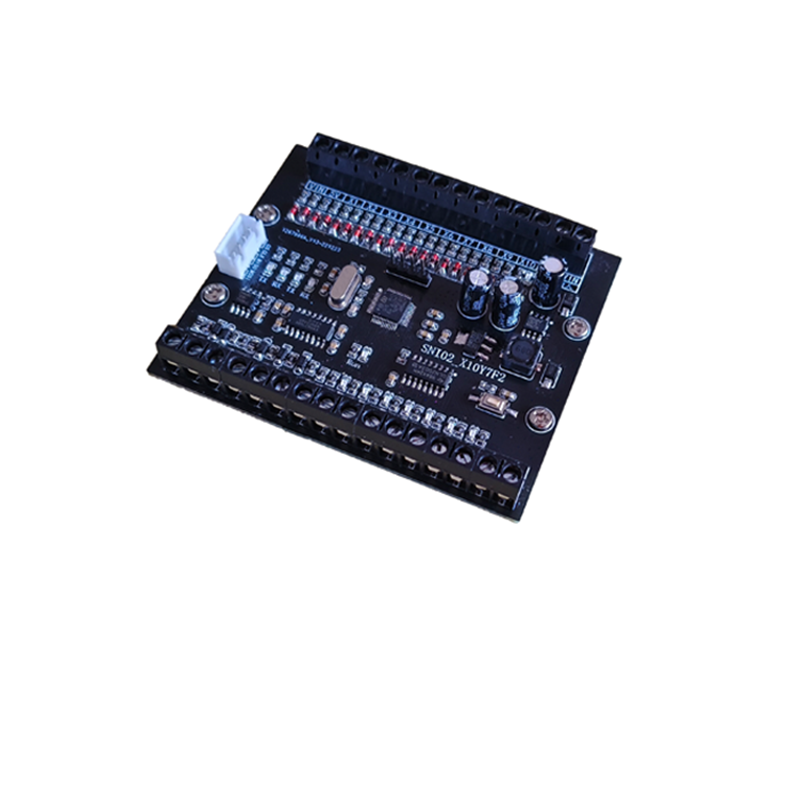

SN12-3M-2K-15X-2K-16Y是一款专门为工业环境设计、有1路RS232通讯、1路RS485通讯、10路非隔离开关量输入、7路非隔离开关量输出、2通道引脚输出的可自主编程的工控开发板。

特点

    硬件特点

  • CPU参数：STM32F103RCT6.LQFP64，FLASH：256K，SRAM：48K
  • 1个复位按键，可用于复位MCU。
  • 24V电源TVS保护，有效防止烧坏芯片。
  • 供电电源支持9~24输入，建议24V。
  • 1组24V电源供应，1组5V电源供应
  • 7盏LED输出状态指示灯。

产品规格

外形

  • 接口
  • 485接线端子
  • 电源
  • 接线端子方式
  • 尺寸
  • 蓝色款L x W x H =127cm×70cm×34.5cm

串口参数

  • 波特率
  • 9600~115200bps
  • 校验位
  • 无, 奇校验, 偶校验
  • 数据位
  • 8位
  • 流控
  • 无流控

软件特性

  • 协议
  • Modbus
  • 配置方式
  • 蓝鹈鹕远程I/O终端调试助手
  • 通信方式
  • RS485通讯方式

电源要求

  • 电源
  • 9～24V DC

工作环境

  • 工作温度，湿度
  • -40～85℃，5～95% RH
