SN13-2M-12X-10H-2P

2路RS485通讯-12路隔离型晶体管输入-10路继电器输出-2路高速脉冲输出

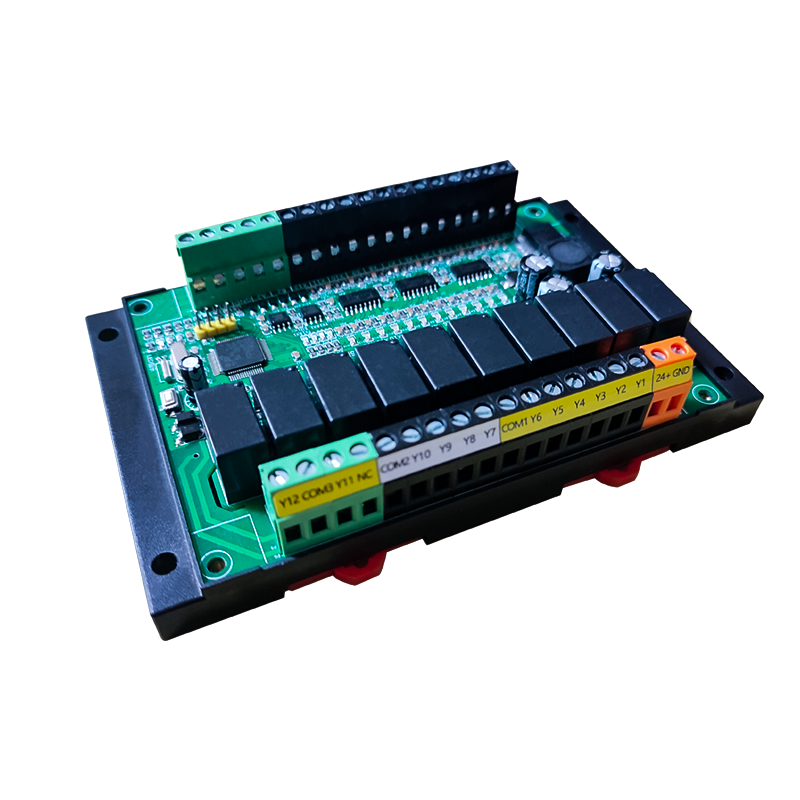

  • 工控板 隔离输入输出 RS485 螺钉式接线端子 支持标准35MM工控箱导轨
  • 提供modbus参考案例 12位0-10V/4-20mA采集模块例程序

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

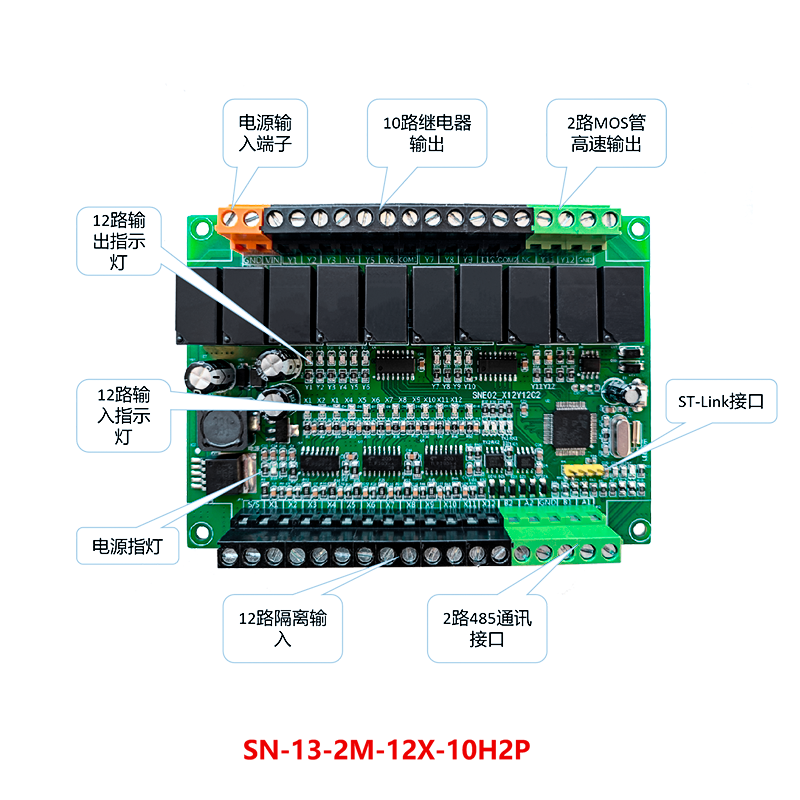

SN13-2M-12X-10H-2P是一款专门为工业环境设计、有10路继电器输出、2路高速光耦输入（不带隔离）、12路光耦隔离输入、2路485通讯，为接线端子接口的可自主编程的工控开发板。

特点

    硬件特点

  • CPU参数：STM32F103RCT6.LQFP64，FLASH：256K，SRAM：48K
  • 1个ST-Link代码下载口。
  • 1个复位按键，可用于复位MCU。
  • 24V电源TVS保护，有效防止烧坏芯片。
  • 供电电源支持9~24输入，建议24V。
  • 24盏LED输入输出状态指示灯。

产品规格

外形

  • 接口
  • 485接线端子
  • 电源
  • 接线端子方式

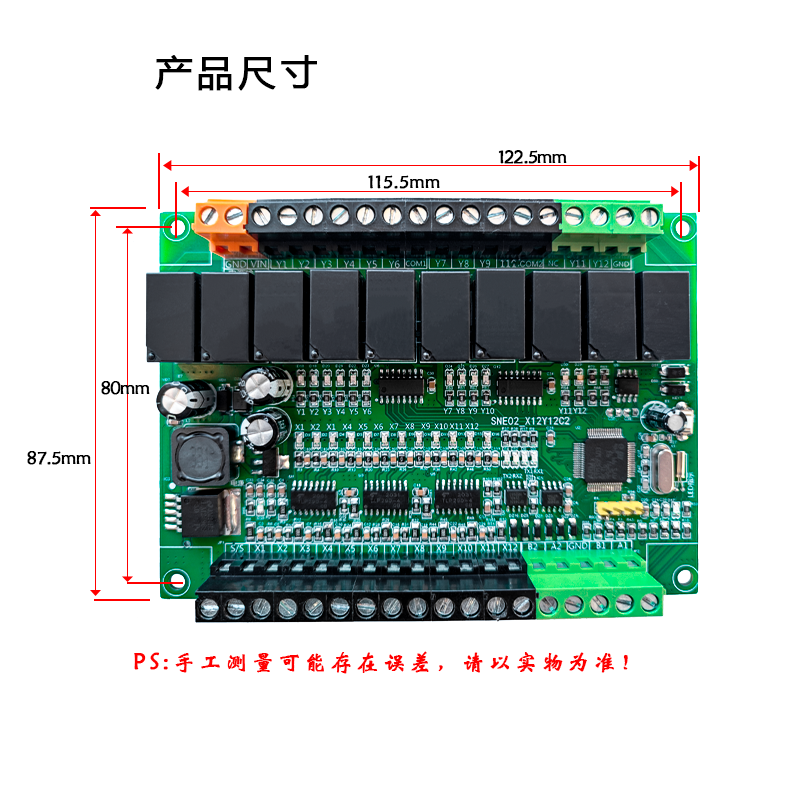

  • 尺寸
  • 蓝色款L x W x H =127cm×70cm×34.5cm

串口参数

  • 波特率
  • 9600~115200bps
  • 校验位
  • 无, 奇校验, 偶校验
  • 数据位
  • 8位
  • 流控
  • 无流控

软件特性

  • 协议
  • Modbus
  • 配置方式
  • 蓝鹈鹕远程I/O终端调试助手
  • 通信方式
  • RS485通讯方式

电源要求

  • 电源
  • 9～24V DC

工作环境

  • 工作温度，湿度
  • -40～85℃，5～95% RH
